各向异性模块

 发表时间:2019-09-18



近代电池(锂离子)在不同方向的导热系数差别巨大。适用Hot Disk系统您可以一次性简单并准确的测量这些性质。

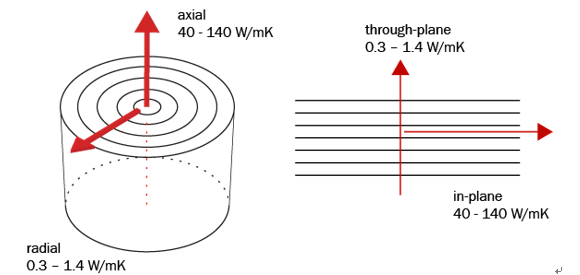

Hot Disk技术可以利用各向异性模块在常规的堆叠结构下进行测试。堆叠结构可以是圆柱形或者平面型。


上方左图类型的池高度65mm,直径26mm,就可利用Hot Disk各向异性模块测试。请注意堆叠的层数至少应该有10层(从中心线到外部边缘计算)。另外,每层都应该有相同的厚度才能同时获得轴向和径向稳定的各向异性结果。(Hot Disk各向异性模块假设样品具有均匀的各向异性结构。)

1998年研发的常见堆叠结构的锂离子电池轴向的导热系数大约60-65W/mK,径向的导热系数大约0.4-0.8W/mK。而近期在用户处测得结果在两个方向上都表现出更高的导热系数。我们曾在演示实验中利用用户样品得到高达轴向140W/mK和径向1.4W/mK的结果。对于径向,或者说贯穿堆叠结构方向来说,机械压力,表面粗糙度或者其他化学溶液等因素都会强烈的影响层之间的接触热阻,因此会直接影响径向的有效导热系数。对于现代电池和燃料电池系统的研究和开发工作来说,具备各向异性模块的Hot Disk系统是一个极好的工具。
